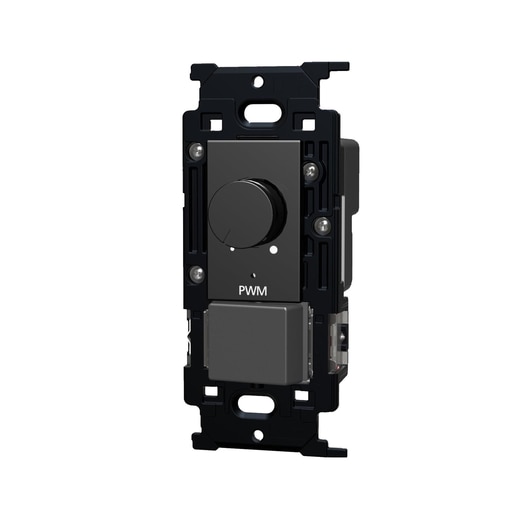

NKライトスイッチPWM信号制御2系統3路スイッチ付 ブラック

お気に入りに登録

品番
ME03759
商品名
¥40,500 / 個（税込）
発注単価
¥40,500/個（税込）
運賃種別
配送運賃
納期
14～20営業日
サイズ
W46±0.6×H112±0.8×t20.7mm（埋込部除く）
入り数
1.00個
重量
0.21kg/個
原産国
日本

ご注文：個

在庫
ご注文頂けます（受注生産品）

カートに追加しました

ページ上部カートアイコンをご確認ください

カラーバリエーション

サイズバリエーション

入荷お知らせ登録

メールアドレス

購入確認

商品詳細

PWM制御方式（2系統）のライトコントロール。2系統の制御回路を持ち、上下に分かれたスイッチで2箇所の調光が可能です。「窓側のダウンライト」と「壁側のスポットライト」など、別々の明るさに調整したい場合に使用します。また照明器具によっては、上下のスイッチは調光と調色スイッチになります。

商品仕様
PWM制御方式(2系統)のライトコントロールは、1台で2系統の制御回路を持ち、調光と調色または2箇所の照明を別々に調光することが可能です。 片切として使用する場合は、スイッチの0-1端子に接続してください。 PWM信号制御(2ch) 3路スイッチ付 定格電圧(V):AC100V～254V(50/60Hz共用) 定格出力:最大100mA(×2系統)、絶縁12V±2V 1kHzパルス幅変調(PWM)矩形波 定格消費電力(W):4以下 スイッチ定格:15A-300V AC 適合負荷:PWM信号線式調光照明器具 1～20台(×2系統、信号線電流5mAの場合) ※JIS C 8120附属書E.3パルス幅変調(PWM)による制御に対応したもの PWM出力機能(Duty比): ・可変幅:約98%固定(消灯対応出力)、下限設定値約5％連続可変 ・下限設定:約95％～約50％の範囲で手動設定可能 使用周囲温度（℃）：0℃~35℃ 信号線総配線長(m):100以内 ※カバーは別売となります。 ※はさみ金具は現場にてご用意ください。 取付時必要壁開口寸法 1連用：W55×H95mm 2連用：W101×H95mm 3連用：W147×H95mm 【ご注意】 ※PWM信号線式調光照明器具専用です。DMX信号用照明器具などには使用できません。 ※LED照明器具・蛍光灯インバータ照明器具を調光するときは、初回接続時に「調光範囲設定」を行ってください。 ※ツマミの操作だけでは照明器具は消灯しません。照明電源を入切する外付けスイッチで消灯してください。 ※配線工事は電気設備技術基準や内線規程に従い、電気工事業者（有資格者）が安全かつ確実に行ってください。誤った配線工事は、感電や火災のおそれがあります。
