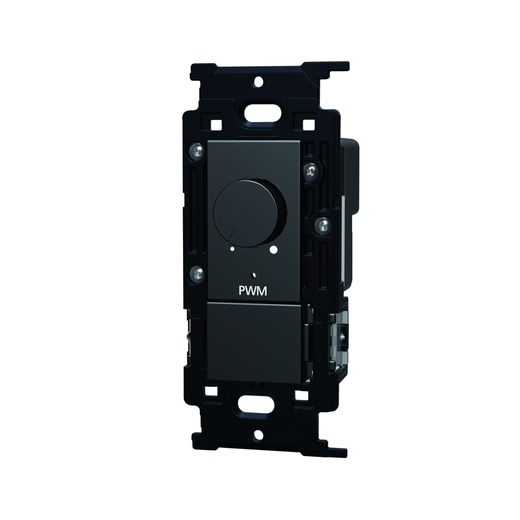

NKライトスイッチPWM信号制御 ブラック

お気に入りに登録

品番
ME03669
商品名
¥25,600 / 個（税込）
発注単価
¥25,600/個（税込）
運賃種別
配送運賃
納期
14～20営業日
サイズ
W46±0.6×H112±0.8×t15.7mm（埋込部除く）
入り数
1.00個
重量
0.18kg/個
原産国
日本

ご注文：個

在庫
ご注文頂けます（受注生産品）

カートに追加しました

ページ上部カートアイコンをご確認ください

カラーバリエーション

サイズバリエーション

入荷お知らせ登録

メールアドレス

購入確認

商品詳細

PWM制御方式（1系統）のライトコントロール。接続している全ての照明（例：ダウンライト5台）を一括で調光できます。 弊社の照明「トアール」にもお使い頂けます。

商品仕様
PWM制御方式のライトコントロールは、調光器から調光信号（PWM信号）を送り、器具側の電源ユニットで光源の明るさを制御する方式です。（電源線の2本に加え、調光信号線2本の配線が必要です。） 照明器具の入力電源をスイッチングしないため、調光変化がスムーズで、調光範囲をフル制御できます。1連BOXに取付が可能で、信号線出力は200mAまで対応します。 PWM信号制御（1ch） ブランクチップ付 定格電圧(V):AC100V～254V(50/60Hz共用) 定格出力：最大200mA、絶縁12V±2V 1kHzパルス幅変調（PWM）矩形波 定格消費電力（W）：4以下 適合負荷：PWM信号線式調光照明器具 1～40台（信号線電流5mAの場合） ※JIS C 8120附属書E.3パルス幅変調（PWM）による制御に対応したもの PWM出力機能（Duty比）： ・可変幅：約98％固定（消灯対応出力）、下限設定値約5％連続可変 ・下限設定：約95％～約50％の範囲で手動設定可能 使用周囲温度（℃）：0℃~35℃ 信号線総配線長（m）：100以内 ※カバーは別売となります。 ※はさみ金具は現場にてご用意ください。 取付時必要壁開口寸法 1連用：W55×H95mm 2連用：W101×H95mm 3連用：W147×H95mm 【ご注意】 ※PWM信号線式調光照明器具専用です。DMX信号用照明器具などには使用できません。 ※LED照明器具・蛍光灯インバータ照明器具を調光するときは、初回接続時に「調光範囲設定」を行ってください。 ※配線工事は電気設備技術基準や内線規程に従い、電気工事業者（有資格者）が安全かつ確実に行ってください。誤った配線工事は、感電や火災のおそれがあります。
