クアドロスリム

ドア（扉）・建具・玄関扉 - クアドロスリムの一覧｜建材・住宅設備の通販ならミラタップ（旧サンワカンパニー）

クアドロスリム クアドロスリム

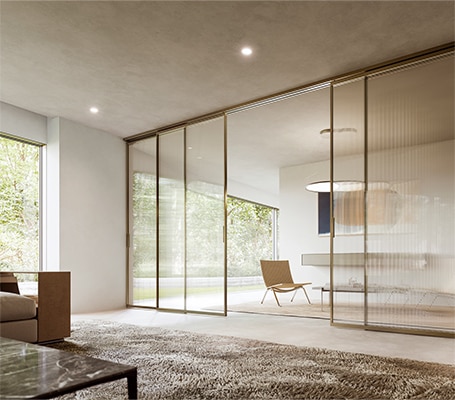

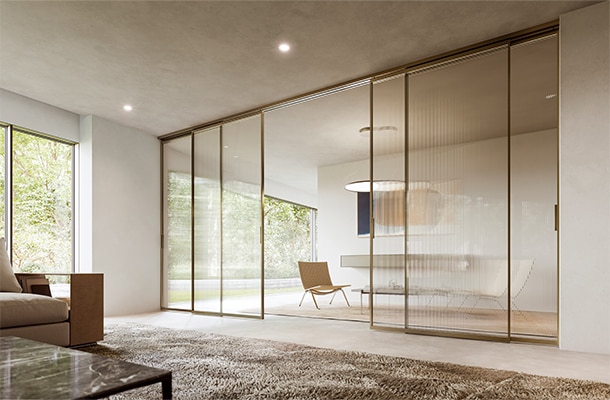

バリエーションがさらに広がった 上質なデザインのガラスパーティション

Quadro Slim

クアドロスリム

¥74,800 /セット ～

iFデザイン賞2017

グッドデザイン賞2024

JCDプロダクトオブザイヤー2024

日本の数寄屋建築をルーツとして、「ふすま」や「障子」の文化を現代の加工技術で復活させた《クアドロスリム》。16mmのフレームにガラスをはめ込んだミニマルデザインは、空間につながりを生み出し、遮蔽するものが何もないという上質な空気感を醸し出します。今回、新たに＜ブロンズ＞色のフレームや、凹凸のある＜リブガラス＞が登場。さらに天井高2,600mmまで特注対応できるようになり、空間演出の可能性がいっそう広がりました。

  • ４枚引き分け引き違い　ブロンズフレーム＋ブロンズガラス

  • ４枚引き分け引き違い　ブロンズフレーム＋リブクリアガラス

  • ４枚引き分け引き違い　幅広ドアタイプ　ブラックフレーム＋ノーマルガラス ブロンズ

NEW

新たに、片開きドアの全バリエーションが幅特注に対応

特注サイズ W650～875mm対応

ご要望にお応えし、片開きドアの幅寸法が特注サイズに対応できるようになりました。従来の標準サイズ（W780mm）では納まりきらなかった場所への設置も可能に。フレームカラー、ガラスタイプ、戸当りタイプ、全てのバリエーションで幅特注をお選びいただけます。

※横桟有の場合H2100〜2600mm対応

クアドロスリムの特長

細見付けのアルミフレームに、一枚の大判ガラスをはめ込んだ《クアドロスリム》。閉めた時の美しさにもこだわり、極限までフレームを細くしました。枠とガラスだけのミニマルなデザインとすることで、どんな空間デザインにも調和します。
上吊方式なので床にレールが無く部屋を広く感じさせます。
取手はフレームと一体化したようなデザイン

受賞歴

  • 2024 《クアドロスリム》は 2024年、 JCDプロダクトオブザイヤー2024を受賞しました。
  • 2024 《クアドロスリム》は 2024年、 グッドデザイン賞2024を受賞しました。
  • 2017 《クアドロスリム》は 2017年、 iFデザイン賞2017を受賞しました。
  • 2016 《クアドロスリム》は 2016年、 グッドデザイン賞2016を受賞しました。

バリエーション

  • 片開きドア

  • 親子ドア

枠を極限まで薄くし、取手はフレームと一体化するかのようにデザイン。広いガラス面の伸びやかさが強調され、隣接する空間とのつながり感がそこなわれません。親子ドアは通常のドアと子ドアの2枚で構成され、必要に応じて子ドアも開閉できるので、広い間口をつくれることがメリット。大きな家具の出し入れや車椅子での出入りもしやすく、特にリビングの入口などにおすすめです。

  • ４枚引き分け引き違い

  • 1枚引き込み＋FIX3連結タイプ横桟あり

  • 4枚引き分け引き違い

  • 2枚引き分け引き込み＋FIXタイプ

  • 1枚引き込み＋FIX3連結タイプ

日本古来の襖文化の延長線上に存在する間仕切り戸。同じ空間にいながら、そこに「襖」があるかのように微妙な距離感を保てるパーティションとして機能します。また新登場のFIXタイプは、開放感を保ちながら、人の出入りをなくして空間をゾーニングすることが可能です。

カラーバリエーション

フレーム

見付け16mmの細フレームが空間をすっきり見せてくれます。フレームカラーは、ブラックとホワイト、ブロンズの3カラーです。
様々な空間に調和します。

ブラック
ホワイト
ブロンズ

ブロンズ

ガラス

タイプ

カラー

クリア
クリア
ホワイト
ホワイト
ブロンズ
ブロンズ
グレー
グレー

リブ

クリア
クリア
ブロンズ
ブロンズ
グレー
グレー

Instagramに投稿された
お客様の実例写真

ミラタップの商品をご自宅に採用してくださったお客様のInstagram投稿をシェアしています。
ぜひみなさんのお家をチェックして、イメージを膨らませてください。

開発担当者に聞いてみた！《クアドロスリム》の開発秘話。
開発担当者に聞いてみた！《クアドロスリム》の開発秘話。

bnr_interview_customer_H.jpg bnr_interview_customer_H_sp.jpg

コーディネート商品

《クアドロスリム》の空間に調和する巾木をご用意しております。住まいの中でのトータルコーディネートが可能です。

オプション

1-7（7件中）

サンプルのご請求はこちら

面材

  • クアドロスリム 面材 クリア

    100mm角程度 ／クリア

    サンプルBOXに追加しました

  • クアドロスリム 面材 ホワイト

    100mm角程度 ／ホワイト

    サンプルBOXに追加しました

  • クアドロスリム 面材 ブロンズ

    100mm角程度 ／ブロンズ

    サンプルBOXに追加しました

  • クアドロスリム 面材 グレー

    100角程度 ／グレー

    サンプルBOXに追加しました

  • クアドロスリム 面材 リブガラスクリア

    100mm角程度 ／リブガラスクリア

    サンプルBOXに追加しました

  • クアドロスリム 面材 リブガラスブロンズ

    100mm角程度 ／リブガラスブロンズ

    サンプルBOXに追加しました

  • クアドロスリム 面材 リブガラスグレー

    100mm角程度 ／リブガラスグレー

    サンプルBOXに追加しました

フレーム

  • クアドロスリム フレーム ブラック

    100×35×t6mm程度 ／ブラック

    サンプルBOXに追加しました

  • クアドロスリム フレーム ホワイト

    100×35×t6mm程度 ／ホワイト

    サンプルBOXに追加しました

  • クアドロスリム フレーム ブロンズ

    100×35×t6mm程度 ／ブロンズ

    サンプルBOXに追加しました

ショールームのご案内

お近くのショールームで色や質感など実物をご覧ください。
※展示商品や展示期間はショールームによって異なります。ご来場の際は各ショールームにお問い合わせください。

＞その他の地域にもショールームがございます。詳しくはこちらをご覧ください

片開きドア/親子ドア

フレームとガラスの組み合わせで、よりラグジュアリーな空間演出が可能

ブロンズフレーム〜

フレームカラーブロンズは、深みと程よい光沢が感じられる落ち着いたトーン。スリムなフレーム幅と相まって上品な印象が生まれ、レジデンスマンションなどのラグジュアリーな空間づくりに最適です。

ブロンズ

＜リブガラス＞は注目度の高い型板ガラスの一種

リブガラス

ガラスの新タイプ＜リブガラス＞は、片面に凹凸をつけた縦リブ模様があり、片面はフラット。ミラノサローネでも注目を集めた型板ガラスの一種で、光をやわらかく採り込みます。空間を圧迫することなく開放的に演出しつつ、程よく視線を遮る効果も。凹凸が生み出すドレープ感がラグジュアリーな印象を生み出すことから、高級ブティックなどの内装仕上げにも多く採用されています。

リブガラス
NEW

新たに、片開きドアの全バリエーションが幅特注に対応

特注サイズ W650～875mm対応

ご要望にお応えし、片開きドアの幅寸法が特注サイズに対応できるようになりました。従来の標準サイズ（W780mm）では納まりきらなかった場所への設置も可能に。フレームカラー、ガラスタイプ、戸当りタイプ、全てのバリエーションで幅特注をお選びいただけます。

※横桟有の場合H2100〜2600mm対応

片開きドア
片開きドア

シンプルな片開きドアは、ガラス面を分割する縦桟が入らないため、シースルーの開放感が保たれます。天井いっぱいまでの高さと極限まで細くしたフレームが、ガラス面の伸びやかな印象を際立たせます。

親子ドア
親子ドア

親子ドアは、通常のドアと子ドアの2枚で構成。必要に応じて子ドアも開閉できるので、広い間口をつくれることがメリットです。大きな家具の出し入れや車椅子での出入りもしやすく、特にリビングの入り口などにおすすめ。採光性にも優れ、空間をより明るく演出できます。

トレンドの横桟を入れるデザインもご用意
片開きドア 横桟クリアタイプ
近ごろのガラス建具では、強度上は必要なくても、あえて横方向の桟をアクセントとして入れる格子状のデザインが人気。ガラスの種類は、横桟が美しく際立つクリアガラスのみ対応しています。

片開きドア　サイズ・価格

  標準（DW755mm） 特注サイズ
サイズ W780×H2350mm W650〜875mm
H1800～2600mm
横桟クリア：H2100～2600mm
価格 ノーマルガラス クリア ¥103,100 ¥118,400
ホワイト/ブロンズ/グレー ¥113,500 ¥129,100
リブガラス クリア ¥125,100 ¥140,400
ブロンズ/グレー ¥135,500 ¥151,100
横桟クリア ¥122,900 ¥139,900
運賃 扉 運賃表J
枠 運賃表F

親子ドア　サイズ・価格

  標準（DW767＋402mm） 高さ変更
サイズ W1190×H2350mm W1190mm
H1800～2600mm
横桟クリア：H2100～2600mm
価格 ノーマルガラス クリア ¥161,700 ¥185,500
ホワイト/ブロンズ/グレー ¥177,600 ¥201,200
リブガラス クリア ¥194,700 ¥218,500
ブロンズ/グレー ¥210,600 ¥234,200
横桟クリア ¥194,700 ¥225,100
運賃 扉 運賃表C
枠 運賃表F

ドアダンパー（本体付属）

ドアクローザー　ホワイト

ホワイト

ドアクローザー　ブラック

ダーク

※天井下地への施工が必要となります。
※ドアダンパーのカラーは選択されたフレーム色に準じます。
※ブロンズフレームはダークが同梱されます。

戸当り

フックタイプ

フックタイプ

フラットタイプ

フラットタイプ

パーツバリエーション

フレーム

見付け16mmの細フレームが空間をすっきり見せてくれます。フレームカラーは、ブラックとホワイト、ブロンズのの3カラーです。
様々な空間に調和します。

ブラック
ホワイト
ブロンズ

ブロンズ

ガラス

タイプ

ノーマル
ノーマル
リブ

リブ

カラー

クリア
クリア
ホワイト
ホワイト
ブロンズ
ブロンズ
グレー
グレー

リブ

クリア
クリア
ブロンズ
ブロンズ
グレー
グレー

機能紹介動画



クアドロスリム 片開きドア/親子ドアの仕様

標準対応サイズ（規格） 片開きドア：W780×H2350mm、親子ドア：W1190×H2350mm
材質 扉フレーム アルミニウム、シート貼（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
引手 アルミニウム、塗装仕上げ（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
扉面材 t5mmガラス製、飛散防止フィルム貼、軸吊り開閉タイプ
扉面材カラー クリア：t5mm透明ガラス、飛散防止フィルム貼（透明）
ブロンズ：t5mm透明ガラス、飛散防止フィルム貼（ブロンズ色）
ホワイト：t5mm透明ガラス、飛散防止フィルム貼（乳白色半透明）
グレー：t5mm透明ガラス、飛散防止フィルム貼（グレー）
リブガラスクリア：t5mm透明リブガラス、飛散防止フィルム貼（透明）
リブガラスブロンズ：t5mm透明リブガラス、飛散防止フィルム貼（ブロンズ色）
リブガラスグレー：t5mm透明リブガラス、飛散防止フィルム貼（グレー）
三方枠 アルミニウム、シート貼（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
金具、取付部品 スチール、プラスチック
横桟 アルミニウム、シート貼り（色：ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
扉重量 DW755（1枚当たり：約35kg）
取付方式 3方枠仕様：上部天井面固定、下部壁付け固定
（建築木下地へ固定）
納期 規格サイズ：10～16営業日
特注サイズ：19～25営業日
運賃 扉 片開きドア：運賃表J
親子ドア：運賃表C
枠 運賃表F
配送方法について ※商品は原則車上渡しとなりますが、ご希望のお客様には軒先渡しが可能です。（別途費用がかかります）
※不在置きは不可です。
荷受け・現場搬入について 荷受け・現場搬入には最低2人程度の人員が必要です。
尚ご使用場所までの搬入及び設置はお客様にてお願いいたします。
注意事項 ・高さの特注対応が可能です。詳しくはお問い合わせください。
・ガラス扉は、1枚当たり、標準：35kgとなります。特注サイズの扉は、最大で1枚当たり、40kgとなります。
・天井面及び壁面躯体への荷重は「製品荷重」と「扉開閉」による動荷重が発生します。
・木建具と異なり、ガラス製の重量建具のため、躯体に十分な強度を持たせて安全に計画・施工してください。

※5セット以上ご注文の場合もしくは、セット数に関わらずガラス扉の枚数が6枚以上となる場合は、納期が余分にかかります。あらかじめご了承ください。

間仕切り戸/FIX

フレームとガラスの組み合わせで、よりラグジュアリーな空間演出が可能

ブロンズフレーム〜

フレームカラーブロンズは、深みと程よい光沢が感じられる落ち着いたトーン。スリムなフレーム幅と相まって上品な印象が生まれ、レジデンスマンションなどのラグジュアリーな空間づくりに最適です。

ブロンズ

＜リブガラス＞は注目度の高い型板ガラスの一種

リブガラス

ガラスの新タイプ＜リブガラス＞は、片面に凹凸をつけた縦リブ模様があり、片面はフラット。ミラノサローネでも注目を集めた型板ガラスの一種で、光をやわらかく採り込みます。空間を圧迫することなく開放的に演出しつつ、程よく視線を遮る効果も。凹凸が生み出すドレープ感がラグジュアリーな印象を生み出すことから、高級ブティックなどの内装仕上げにも多く採用されています。

リブガラス

特注で天井高2600mmまで対応可能に

特注最大寸法H2600mmまで対応可能

近年は天井の高い、開放的な空間設計がトレンド。ご要望にお応えし、すべての開口バリエーションで天井高2600mmまで特注対応できるようになりました。

4枚引き分け引き違い

襖のように開ける引戸タイプの間仕切り戸。開け放していても邪魔にならず、天井いっぱいまでのサイズですっきりと美しく納まります。空間を仕切る出入り口としてはもちろん、収納物をスタイリッシュに見せるクローゼット引戸としての使い方も可能です。

2枚引き分け引き込み​＋FIXタイプ

開口しない場所に、ガラス壁としてお使いいただけるFIXタイプ。開放感を保ちながら、人の出入りをなくして空間をゾーニングすることができます。フレームやガラスのカラーによって、インテリアにアクセントを添えることも可能です。

より開放的なガラス壁になる＜FIX連結＞タイプ
1枚引き込み＋FIX3連結タイプ
引戸やドアとしてだけでなく、空間を仕切るガラス壁としても機能する《クアドロスリム》。2枚から最大4枚まで連結することができ、より広い面積で抜け感のある開放的な空間づくりを叶えます。

トレンドの横桟を入れるデザインもご用意
1枚引き込み＋FIX3連結 横桟クリアタイプ
近ごろのガラス建具では、強度上は必要なくても、あえて横方向の桟をアクセントとして入れる格子状のデザインが人気。《クアドロスリム》でも、引戸、開き戸、FIXの全タイプで横桟タイプをお選びいただけます。ガラスの種類は、横桟が美しく際立つクリアガラスのみ対応します。


引き戸用縦枠で凹凸のある壁にも隙間なく設置

《クアドロスリム》用のパーツとして、引き戸用縦枠をご用意。凹凸のある壁であっても、縦枠を付ければ引き戸がぴったりと隙間なく設置できます。
引き戸用縦枠は全ての引き戸に対応しています。
1枚引き込み
2枚引き込み
3枚引き込み
※取付開口幅により、縦枠が分割なしか2分割になります。
※価格につきましては こちらをご確認ください。
※縦枠と開口寸法（注文寸法）につきましては こちらをご確認ください。

姿図について​ 姿図は右勝手を掲載しています。クアドロはドアの開く方向を示しています。クアドロは、正面側を示しています。
▼引き込み戸
バリエーション・価格 		▼引き違い戸
バリエーション・価格
▼引き分け戸
バリエーション・価格 		▼FIX単体
バリエーション・価格

引き込み戸　バリエーション・価格

1枚引き込み

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 1枚引き込み 1枚引き込み -
1枚引き込み 1枚引き込み -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 70kg 70kg 70kg(max.)
開口寸法 W1590×H2350mm W2384×H2350mm
W1484～1590mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W1591～2384mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥78,600 ¥107,900 ¥95,900 ¥124,900
ホワイト
ブロンズ
グレー		 ¥89,300 ¥118,700 ¥106,600 ¥135,700
リブガラス クリア ¥100,600 ¥129,900 ¥117,900 ¥146,900
ブロンズ/グレー ¥111,300 ¥140,700 ¥128,600 ¥157,700
横桟クリア ¥98,400 ¥129,300 ¥116,200 ¥146,900
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J
レール 運賃表F 運賃表E 運賃表F 運賃表E

1枚引き込み＋FIXタイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 70kg 70kg 70kg(max.)
開口寸法 W1590×H2350mm W2384×H2350mm
W1484～1590mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W1591～2384mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥153,400 ¥212,900 ¥187,900 ¥247,300
ホワイト
ブロンズ
グレー		 ¥174,700 ¥234,400 ¥209,400 ¥268,800
リブガラス クリア ¥197,400 ¥256,900 ¥231,900 ¥291,300
ブロンズ/グレー ¥218,700 ¥278,400 ¥253,400 ¥312,800
横桟クリア ¥193,000 ¥255,700 ¥228,600 ¥291,300
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J
レール 運賃表F 運賃表E 運賃表F 運賃表E

1枚引き込み＋FIX2連結タイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W2393×H2350mm W3584×H2350mm
W2234～2393mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W2394～3584mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥230,600 ¥320,200 ¥282,600 ¥372,300
ホワイト
ブロンズ
グレー		 ¥262,400 ¥352,400 ¥314,800 ¥404,700
リブガラス クリア ¥296,600 ¥386,200 ¥348,600 ¥438,300
ブロンズ/グレー ¥328,400 ¥418,400 ¥380,800 ¥470,700
横桟クリア ¥290,000 ¥384,500 ¥343,600 ¥438,300
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J
レール 運賃表F 運賃表E 運賃表F 運賃表E

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

1枚引き込み＋FIX3連結タイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 150kg 200kg 200kg(max.)
開口寸法 W3196×H2350mm W4784×H2350mm
W2984～3196mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3197～4784mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥307,700 ¥427,500 ¥377,300 ¥497,400
ホワイト
ブロンズ
グレー		 ¥350,000 ¥470,300 ¥420,100 ¥540,500
リブガラス クリア ¥395,700 ¥515,500 ¥465,300 ¥585,400
ブロンズ/グレー ¥438,000 ¥558,300 ¥508,100 ¥628,500
横桟クリア ¥386,900 ¥513,200 ¥458,700 ¥585,400
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J
レール 運賃表F 運賃表E 運賃表F 運賃表E

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

2枚連動引き込み​

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 2枚連動引き込み 2枚連動引き込み -
2枚連動引き込み 2枚連動引き込み -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W2377×H2350mm W3568×H2350mm
W2218～2377mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W2378～3568mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥159,300 ¥217,800 ¥193,700 ¥252,000
ホワイト
ブロンズ
グレー		 ¥180,900 ¥239,300 ¥215,200 ¥273,500
リブガラス クリア ¥203,300 ¥261,800 ¥237,700 ¥296,000
ブロンズ/グレー ¥224,900 ¥283,300 ¥259,200 ¥317,500
横桟クリア ¥198,900 ¥260,700 ¥234,400 ¥296,000
運賃 扉 運賃表C 運賃表K 運賃表C 運賃表K
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

2枚連動引き込み​＋FIXタイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust05_fix.gif S0152_quadro_02_illust07_fix.gif -
S0152_quadro_02_illust06_fix.gif S0152_quadro_02_illust08_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W2377×H2350mm W3568×H2350mm
W2218～2377mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W2378～3568mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥234,100 ¥322,800 ¥285,700 ¥374,400
ホワイト
ブロンズ
グレー		 ¥266,300 ¥355,000 ¥318,000 ¥406,600
リブガラス クリア ¥300,100 ¥388,800 ¥351,700 ¥440,400
ブロンズ/グレー ¥332,300 ¥421,000 ¥384,000 ¥472,600
横桟クリア ¥293,500 ¥387,100 ¥346,800 ¥440,400
運賃 扉 運賃表C 運賃表K 運賃表C 運賃表K
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

3枚連動引き込み​

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 3枚連動引き込み 3枚連動引き込み -
3枚連動引き込み 3枚連動引き込み -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 150kg 200kg 200kg(max.)
開口寸法 W3164×H2350mm W4752×H2350mm
W2952～3164mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3165～4752mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥260,900 ¥348,600 ¥312,400 ¥400,200
ホワイト
ブロンズ
グレー		 ¥293,200 ¥381,000 ¥344,600 ¥432,400
リブガラス クリア ¥326,900 ¥414,600 ¥378,400 ¥466,200
ブロンズ/グレー ¥359,200 ¥447,000 ¥410,600 ¥498,400
横桟クリア ¥320,300 ¥413,000 ¥373,500 ¥466,200
運賃 扉 運賃表K 運賃表B 運賃表K 運賃表B
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

3枚連動引き込み​＋FIXタイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust09_fix.gif S0152_quadro_02_illust11_fix.gif -
S0152_quadro_02_illust10_fix.gif S0152_quadro_02_illust12_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 150kg 200kg 200kg(max.)
開口寸法 W3164×H2350mm W4752×H2350mm
W2952～3164mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3165～4752mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥335,700 ¥453,600 ¥404,400 ¥522,600
ホワイト
ブロンズ
グレー		 ¥378,600 ¥496,700 ¥447,400 ¥565,500
リブガラス クリア ¥423,700 ¥541,600 ¥492,400 ¥610,600
ブロンズ/グレー ¥466,600 ¥584,700 ¥535,400 ¥653,500
横桟クリア ¥414,900 ¥539,400 ¥485,900 ¥610,600
運賃 扉 運賃表K 運賃表B 運賃表K 運賃表B
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

引き違い戸　バリエーション・価格

2枚引き違い

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 2枚引き違い 2枚引き違い -
2枚引き違い 2枚引き違い -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W1590×H2350mm W2384×H2350mm
W1484～1590mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W1591～2384mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥153,100 ¥211,600 ¥187,500 ¥245,900
ホワイト
ブロンズ
グレー		 ¥174,700 ¥233,100 ¥209,000 ¥267,400
リブガラス クリア ¥197,100 ¥255,600 ¥231,500 ¥289,900
ブロンズ/グレー ¥218,700 ¥277,100 ¥253,000 ¥311,400
横桟クリア ¥192,700 ¥254,500 ¥228,200 ¥289,900
運賃 扉 運賃表C 運賃表K 運賃表C 運賃表K
レール 運賃表F 運賃表E 運賃表F 運賃表E

※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

3枚連動引き違い

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 3枚連動引き違い 3枚連動引き違い -
3枚連動引き違い 3枚連動引き違い -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 150kg 200kg 200kg(max.)
開口寸法 W2377×H2350mm W3568×H2350mm
W2218～2377mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W2378～3568mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥241,200 ¥328,800 ¥292,600 ¥380,400
ホワイト
ブロンズ
グレー		 ¥273,500 ¥361,200 ¥324,800 ¥412,600
リブガラス クリア ¥307,200 ¥394,800 ¥358,600 ¥446,400
ブロンズ/グレー ¥339,500 ¥427,200 ¥390,800 ¥478,600
横桟クリア ¥300,600 ¥393,200 ¥353,700 ¥446,400
運賃 扉 運賃表K 運賃表B 運賃表K 運賃表B
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

引き分け戸　バリエーション・価格

2枚引き分け引き込み​

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 2枚引き分け引き込み​ 2枚引き分け引き込み​ -
2枚引き分け引き込み​ 2枚引き分け引き込み​ -
横桟クリア
横桟クリア​		 横桟クリア
横桟クリア​		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W3180×H2350mm W4768×H2350mm
W2968～3180mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3181～4768mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥174,000 ¥232,600 ¥208,500 ¥266,900
ホワイト
ブロンズ
グレー		 ¥195,600 ¥254,100 ¥230,000 ¥288,400
リブガラス クリア ¥218,000 ¥276,600 ¥252,500 ¥310,900
ブロンズ/グレー ¥239,600 ¥298,100 ¥274,000 ¥332,400
横桟クリア ¥213,600 ¥275,500 ¥249,200 ¥310,900
運賃 扉 運賃表C 運賃表K 運賃表C 運賃表K
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

2枚引き分け引き込み​＋FIXタイプ

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust21_fix.gif S0152_quadro_02_illust23_fix.gif -
S0152_quadro_02_illust22_fix.gif S0152_quadro_02_illust24_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 100kg 150kg 150kg(max.)
開口寸法 W3180×H2350mm W4768×H2350mm
W2968～3180mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3181～4768mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥323,600 ¥442,600 ¥392,500 ¥511,700
ホワイト
ブロンズ
グレー		 ¥366,400 ¥485,500 ¥435,600 ¥554,600
リブガラス クリア ¥411,600 ¥530,600 ¥480,500 ¥599,700
ブロンズ/グレー ¥454,400 ¥573,500 ¥523,600 ¥642,600
横桟クリア ¥402,800 ¥528,300 ¥474,000 ¥599,700
運賃 扉 運賃表C 運賃表K 運賃表C 運賃表K
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

4枚引き分け引き違い​

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 4枚引き分け引き違い 4枚引き分け引き違い -
4枚引き分け引き違い 4枚引き分け引き違い -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
推奨下地耐荷重 200kg 250kg 250kg(max.)
開口寸法 W3180×H2350mm W4768×H2350mm
W2968～3180mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3181～4768mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥314,600 ¥431,600 ¥383,200 ¥500,000
ホワイト
ブロンズ
グレー		 ¥357,500 ¥474,500 ¥426,200 ¥543,100
リブガラス クリア ¥402,600 ¥519,600 ¥471,200 ¥588,000
ブロンズ/グレー ¥445,500 ¥562,500 ¥514,200 ¥631,100
横桟クリア ¥393,800 ¥517,400 ¥464,600 ¥588,000
運賃 扉 運賃表B 運賃表L 運賃表B 運賃表L
レール 運賃表E 運賃表D 運賃表E 運賃表D

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※ブロンズフレームは連動タイプには対応しておりません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

FIX単体　バリエーション・価格

FIX単体

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 FIX単体 FIX単体 -
S0152_2022_06_quadro_02_illust30_fix.gif S0152_2022_06_quadro_02_illust32_fix.gif -
横桟クリア
S0152_2022_06_quadro_illust_35.gif		 横桟クリア
S0152_2022_06_quadro_illust_36.gif		 -
開口寸法 W803×H2350mm W1200×H2350mm
W750～803mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W804～1200mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥74,800 ¥105,000 ¥92,000 ¥122,400
ホワイト
ブロンズ
グレー		 ¥85,400 ¥115,700 ¥102,800 ¥133,100
リブガラス クリア ¥96,800 ¥127,000 ¥114,000 ¥144,400
ブロンズ/グレー ¥107,400 ¥137,700 ¥124,800 ¥155,100
横桟クリア ¥94,600 ¥126,400 ¥112,400 ¥144,400
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J

※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

FIX扉2枚連結

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
開口寸法 W1606×H2350mm W2400×H2350mm
W1500～1606mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W1607～2400mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥152,000 ¥212,300 ¥186,700 ¥247,400
ホワイト
ブロンズ
グレー		 ¥173,100 ¥233,700 ¥208,200 ¥269,000
リブガラス クリア ¥196,000 ¥256,300 ¥230,700 ¥291,400
ブロンズ/グレー ¥217,100 ¥277,700 ¥252,200 ¥313,000
横桟クリア ¥191,600 ¥255,200 ¥227,400 ¥291,400
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J

※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

FIX扉3枚連結

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
開口寸法 W2409×H2350mm W3600×H2350mm
W2250～2409mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W2410～3600mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥229,100 ¥319,600 ¥281,400 ¥372,500
ホワイト
ブロンズ
グレー		 ¥260,700 ¥351,600 ¥313,500 ¥404,800
リブガラス クリア ¥295,100 ¥385,600 ¥347,400 ¥438,500
ブロンズ/グレー ¥326,700 ¥417,600 ¥379,500 ¥470,800
横桟クリア ¥288,500 ¥383,900 ¥342,500 ¥438,500
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

FIX扉4枚連結

  標準（DW803mm） 幅広（DW1200mm） 特注サイズ
姿図 S0152_quadro_02_illust01_fix.gif S0152_quadro_02_illust03_fix.gif -
S0152_quadro_02_illust02_fix.gif S0152_quadro_02_illust04_fix.gif -
横桟クリア
横桟クリア		 横桟クリア
横桟クリア		 -
開口寸法 W3212×H2350mm W4800×H2350mm
W3000～3212mm
H1500～2600mm
横桟クリア：
H2100～2600mm
W3213～4800mm
H1500～2600mm
横桟クリア：
H2100～2600mm
価格 ノーマルガラス クリア ¥306,200 ¥427,000 ¥376,100 ¥497,600
ホワイト
ブロンズ
グレー		 ¥348,400 ¥469,600 ¥418,800 ¥540,700
リブガラス クリア ¥394,200 ¥515,000 ¥464,100 ¥585,600
ブロンズ/グレー ¥436,400 ¥557,600 ¥506,800 ¥628,700
横桟クリア ¥385,400 ¥512,800 ¥457,500 ¥585,600
運賃 扉 運賃表D 運賃表J 運賃表D 運賃表J

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）
※横桟タイプはクリアガラスのみの対応です。
※フレームカラー変更による価格差はございません。

※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用（￥） がかかります。（4t車での配送）

パーツバリエーション

フレーム

見付け16mmの細フレームが空間をすっきり見せてくれます。フレームカラーは、ブラックとホワイト、ブロンズのの3カラーです。様々な空間に調和します。

ブラック
ホワイト
ブロンズ

ブロンズ

ガラス

タイプ

ノーマル
ノーマル
リブ

リブ

カラー

クリア
クリア
ホワイト
ホワイト
ブロンズ
ブロンズ
グレー
グレー

リブ

クリア
クリア
ブロンズ
ブロンズ
グレー
グレー


引戸用縦枠

凹凸のある壁などへの設置が可能になるオプションパーツです。

■縦枠（戸先＋戸尻）
  標準
H2350mm		 特注
H1500～2500mm
1枚引き込み
S0152_2022quadro_op_illust_01.gif		 ¥34,500 ¥38,800
1枚引き込み+FIX（連結含む）
 ¥42,100 ¥49,100
2枚連動引き込み
S0152_2022quadro_op_illust_04.gif		 ¥47,100 ¥49,500
2枚連動引き込み+FIX
 ¥60,500 ¥63,600
3枚連動引き込み
S0152_2022quadro_op_illust_05.gif		 ¥54,500 ¥56,700
3枚連動引き込み+FIX
 ¥68,900 ¥70,900
2枚引き違い
 ¥42,100 ¥49,100
3枚連動引き違い
 ¥60,500 ¥63,600
2枚引き分け引き込み
S0152_2022quadro_op_illust_08.gif		 ¥26,900 ¥28,400
2枚引き分け引き込み+FIX
 ¥42,100 ¥49,100
4枚引き分け引き違い
 ¥42,100 ¥49,100

■縦枠（戸先のみ）
  標準
H2350mm		 特注
H1500～2500mm
1枚引き込み（袖壁タイプ・FIXタイプ）
​		 ¥21,100 ¥24,600
2枚連動引き込み
​		 ¥30,300 ¥31,800
3枚連動引き込み
​		 ¥34,500 ¥35,500

機能紹介動画

クアドロスリム 間仕切り戸/FIXの仕様

標準対応サイズ（規格） H2350×DW803/1200mm
材質 扉フレーム アルミニウム、シート貼（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
引手 アルミニウム、塗装仕上げ（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
レール アルミニウム、シート貼（色/ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
扉面材 t5mmガラス製、飛散防止フィルム貼
扉面材カラー クリア：t5mm透明ガラス、飛散防止フィルム貼（透明）
ブロンズ：t5mm透明ガラス、飛散防止フィルム貼（ブロンズ色）
ホワイト：t5mm透明ガラス、飛散防止フィルム貼（乳白色半透明）
グレー：t5mm透明ガラス、飛散防止フィルム貼（グレー）
リブガラスクリア：t5mm透明リブガラス、飛散防止フィルム貼（透明）
リブガラスブロンズ：t5mm透明リブガラス、飛散防止フィルム貼（ブロンズ色）
リブガラスグレー：t5mm透明リブガラス、飛散防止フィルム貼（グレー）
金具、取付部品 スチール、プラスチック
横桟 アルミニウム、シート貼り（色：ブラック・ホワイト）
アルミニウム、アルマイト処理（色/ブロンズ）
FIX連結材 アルミニウム、アルマイト処理（色/ブラック・ホワイト・ブロンズ）
扉重量 DW803（1枚当たり：約33kg）
DW1200（1枚当たり：約46kg）
取付方式 天井面：上吊方式
引き戸用縦枠：壁付け固定
（建築木下地へ固定）
※引き戸用縦枠はオプション
納期 規格サイズ（標準/幅広タイプ）：10～16営業日
特注サイズ：19～25営業日
運賃 お見積りの際に、ご案内いたします。
※レール幅W3300mm以上のサイズをご指定の場合は長尺専用便となり、別途費用(￥) がかかります。（4t車での配送）
配送方法について ※商品は原則車上渡しとなりますが、ご希望のお客様には軒先渡しが可能です。（別途費用がかかります）
※不在置きは不可です。
荷受け・現場搬入について 荷受け・現場搬入には最低2人程度の人員が必要です。
尚ご使用場所までの搬入及び設置はお客様にてお願いいたします。
注意事項 ・本製品は、上吊タイプのガラスパーティション建具です。
・間仕切り戸は、両側壁または柱があり、引き戸が当たることを想定した仕様です。それ以外での場所での使用はお控えください。
・ガラス扉は、1枚当たり、標準：33kg (W803×H2350)、幅広：46kg (W1200×H2350)となります。
・天井面躯体への荷重は「製品荷重」と「扉開閉」による動荷重が発生します。
・各タイプの「推奨下地耐荷重」を参照に、必ず構造計算のうえ、躯体に十分な強度をもたせて施工してください。（70kg～最大250kg)
PDF推奨耐荷重について

※5セット以上ご注文の場合もしくは、セット数に関わらずガラス扉の枚数が6枚以上となる場合は、納期が余分にかかります。あらかじめご了承ください。

クアドロスリム 施工動画

片開き戸

クアドロスリム片開きドアの施工動画です。
商品に同梱されています組立設置説明書を必ず併せて確認し、取り付けを行ってください。

間仕切り戸

クアドロスリム3枚連動引き違い（右勝手）の施工動画です。
商品に同梱されています組立設置説明書を必ず併せて確認し、取り付けを行ってください。

クアドロスリム　図面･資料

▼片開きドア/親子ドア ▼間仕切り戸 ▼単体FIX

片開きドア/親子ドア

片開きドア

  フック戸当り  フラット戸当り
サイズ W780×H2350mm
（左勝手）		 W780×H2350mm
（右勝手）		 W780×H2350mm
（左勝手）		 W780×H2350mm
（右勝手）
図面（横桟なし） PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww
図面（横桟あり） PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
組立設置説明書 PDF
取扱説明書 PDF

※枠外寸法、下地開口寸法等は図面をご確認ください。

親子ドア

  フック戸当り  フラット戸当り
サイズ W1190×H2350mm
（左勝手）		 W1190×H2350mm
（右勝手）		 W1190×H2350mm
（左勝手）		 W1190×H2350mm
（右勝手）
図面（横桟なし） PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww
図面（横桟あり） PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww PDF dxf dwg jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
組立設置説明書 PDF
取扱説明書 PDF

※枠外寸法、下地開口寸法等は図面をご確認ください。

間仕切り戸

引き込み戸

1枚引き込み

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W1484～2384mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W1484～2384mm）
W1590×H2350mm W2384×H2350mm W●●●●×H●●●●mm W1590×H2350mm W2384×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

1枚引き込み＋FIXタイプ

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W1484～2384mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W1484～2384mm）
W1590×H2350mm W2384×H2350mm W●●●●×H●●●●mm W1590×H2350mm W2384×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
FIX 取扱・組立設置説明書 PDF
縦枠 組立設置説明書 PDF

1枚引き込み＋FIX2連結

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2234～3584mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2234～3584mm）
W2393×H2350mm W3584×H2350mm W●●●●×H●●●●mm W2393×H2350mm W3584×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
FIX 取扱・組立設置説明書 PDF
縦枠 組立設置説明書 PDF

1枚引き込み＋FIX3連結

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2984～4784mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2984～4784mm）
W3196×H2350mm W4784×H2350mm W●●●●×H●●●●mm W3196×H2350mm W4784×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
FIX 取扱・組立設置説明書 PDF
縦枠 組立設置説明書 PDF

2枚連動引き込み

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm）
W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF PDF PDF PDF PDF PDF
縦枠 組立設置説明書 PDF

2枚連動引き込み＋FIXタイプ

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm）
W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF PDF PDF PDF PDF PDF
FIX 取扱・組立設置説明書 PDF
縦枠 組立設置説明書 PDF

3枚連動引き込み

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2952～4752mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2952～4752mm）
W3164×H2350mm W4752×H2350mm W●●●●×H●●●●mm W3164×H2350mm W4752×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF PDF PDF PDF PDF PDF
縦枠 組立設置説明書 PDF

3枚連動引き込み＋FIXタイプ

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2952～4752mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2952～4752mm）
W3164×H2350mm W4752×H2350mm W●●●●×H●●●●mm W3164×H2350mm W4752×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
枠有
（戸先のみ）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF PDF PDF PDF PDF PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

引き違い戸

2枚引き違い

  標準（DW803mm） 幅広（DW1200mm） 特注（W1484～2384mm）
枠外寸法 W1590×H2350mm W2384×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

３枚連動引き違い

  右勝手 左勝手
標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm） 標準（DW803mm） 幅広（DW1200mm） 特注（W2218～3568mm）
W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm W2377×H2350mm W3568×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF PDF PDF PDF PDF PDF
縦枠 組立設置説明書 PDF

引き分け戸

2枚引き分け引き込み

  標準（DW803mm） 幅広（DW1200mm） 特注（W2968～4768mm）
枠外寸法 W3180×H2350mm W4768×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

2枚引き分け引き込み＋FIXタイプ

  標準（DW803mm） 幅広（DW1200mm） 特注（W2968～4768mm）
枠外寸法 W3180×H2350mm W4768×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

4枚引き分け引き違い

  標準（DW803mm） 幅広（DW1200mm） 特注（W2968～4768mm）
枠外寸法 W3180×H2350mm W4768×H2350mm W●●●●×H●●●●mm
枠無 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠有
（戸先戸尻）		 図面
（横桟なし）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面
（横桟あり）		 PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
枠詳細図 PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
取手形状図面 PDF
横桟取付位置図面 PDF
取扱・組立設置説明書
（標準・特注共通）		 PDF
縦枠 組立設置説明書 PDF

FIX

FIX扉単体

  標準（DW803mm） 幅広（DW1200mm） 特注（DW750～1200mm）
枠外寸法 W803×H2350mm W1200×H2350mm W●●●●×H●●●●mm
図面（横桟なし） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面（横桟あり） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
横桟取付位置図面 PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF

FIX扉2枚

  標準（W1606mm） 幅広（W2400mm） 特注（W1500～2400mm）
枠外寸法 W1606×H2350mm W2400×H2350mm W●●●●×H●●●●mm
図面（横桟なし） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面（横桟あり） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
横桟取付位置図面 PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF

FIX扉3枚

  標準（W2409mm） 幅広（W3600mm） 特注（W2410～3600mm）
枠外寸法 W2409×H2350mm W3600×H2350mm W●●●●×H●●●●mm
図面（横桟なし） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面（横桟あり） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
横桟取付位置図面 PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF

FIX扉4枚

  標準（W3212mm） 幅広（W4800mm） 特注（W3213～4800mm）
枠外寸法 W3212×H2350mm W4800×H2350mm W●●●●×H●●●●mm
図面（横桟なし） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
図面（横桟あり） PDF  dxf  dwg  jww PDF  dxf  dwg  jww PDF  dxf  dwg  jww
ブロンズフレーム詳細図 PDF  dxf  dwg  jww
横桟取付位置図面 PDF
FIX 取扱・組立設置説明書
（標準・特注共通）		 PDF

レビュー

※ご投稿にあたって
ミラタップ（旧サンワカンパニー）の利用規約第10条をご確認いただき、レビュー投稿をお願いいたします。

商品レビューのみご投稿ください。
ご質問・お問い合わせは別途こちらのお問い合わせフォームをご利用ください。レビューの内容にご返信することはいたしかねます。
商品レビューは当社で加工・加筆ができません。個人情報の記載等、利用規約に反する場合は、ご投稿いただいても表示されません。
レビュー投稿時には「名前」が公開されます。本名でのご投稿は必須ではありません。ニックネームなど、公開しても問題のないお名前をご入力ください。

よくある質問
